1、如下图所示，打开UG10.0软件，新建一空白的文件，另存为：UG10.0练习工程图十九

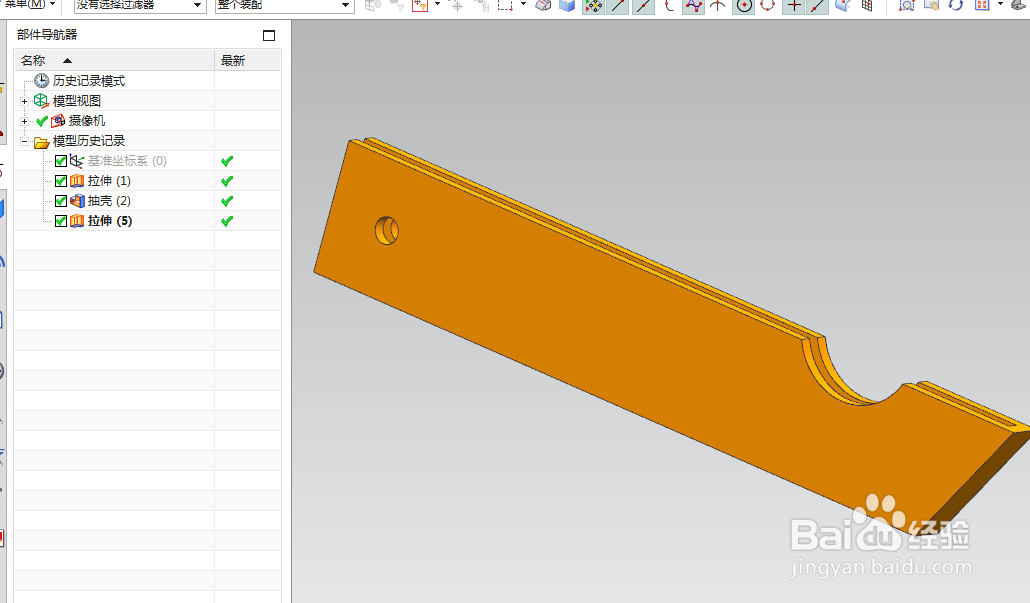

2、如所示，快速创建一个下图中的实体，作为后面的演示所用，将基准坐标系隐藏。
3、如下图所示，执行【应用模块——制图——新建图纸页】‘’选择“使用模板：A3-无视图”，点击确定。

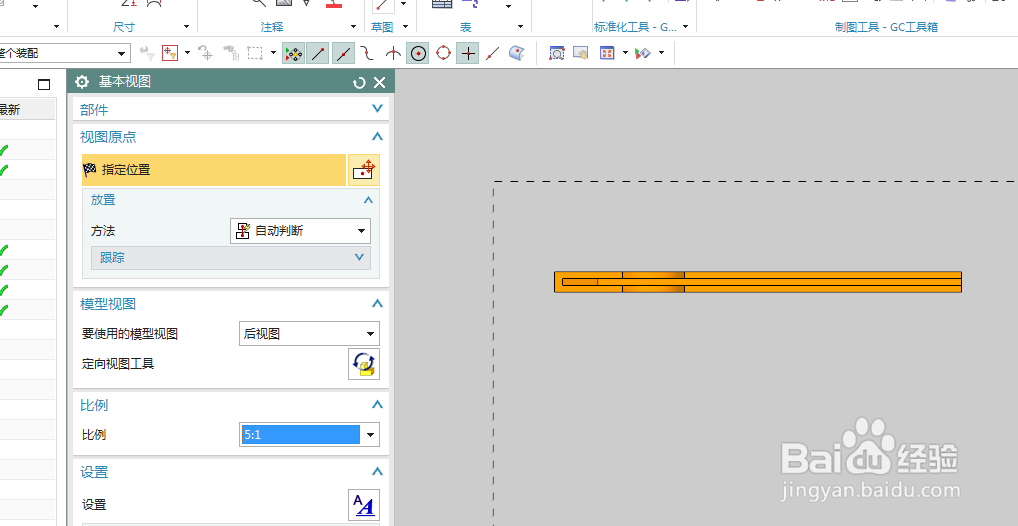

4、如下所示，关闭视图导向，点击工具栏中的基本视图，选择视图，调整合适比例（5:1）在工程图内部的上边合适位置放置。
5、如下所示，点击工具栏中的剖视图，点击基本视图的中点，竖直向下移动，放置视图。

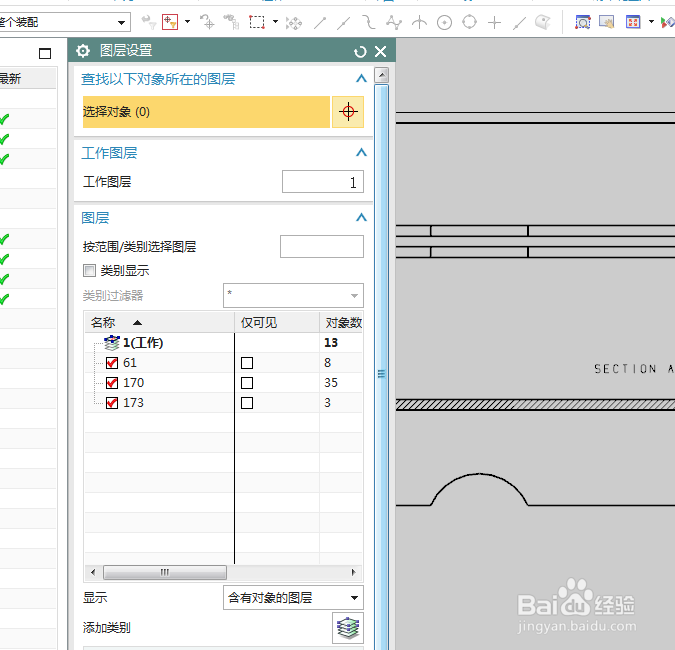

6、如下所示，执行【菜单——格式——图层设置】，勾选“图框”所在的图层
7、如下所示，点击工具栏中的中心标记，点击圆弧线段，创建中性标

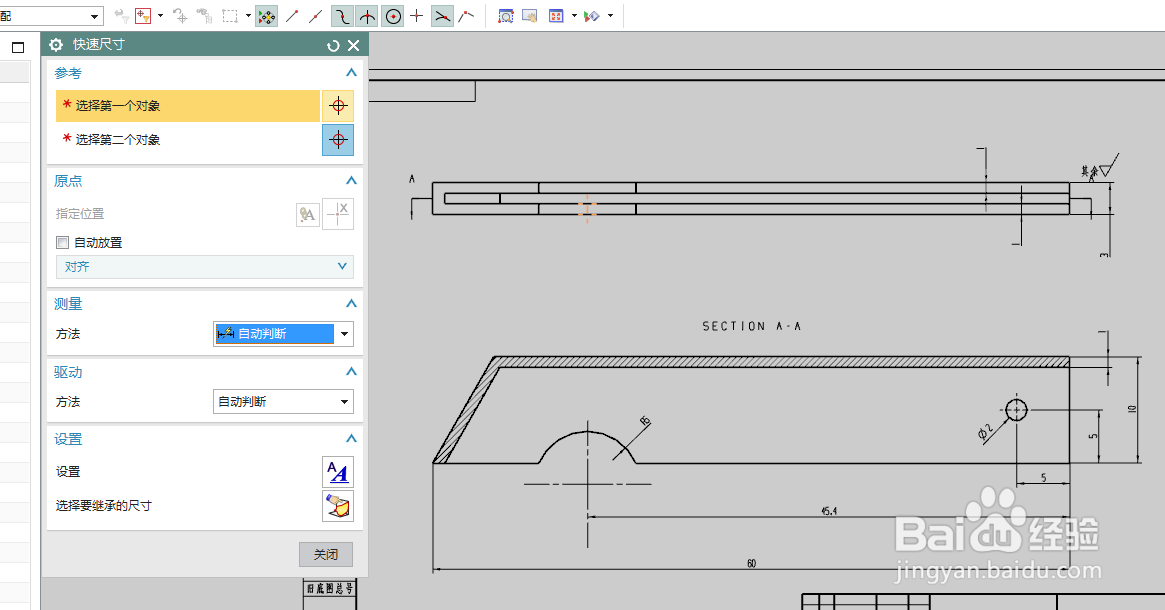

8、如下图所示，点击工具栏中的快速尺寸，标注详细尺寸：长、宽、高、直径、半径，————至此，这个工程图就制作完成，本次练习结束。
