1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模一千零一十六之U形实体抽壳

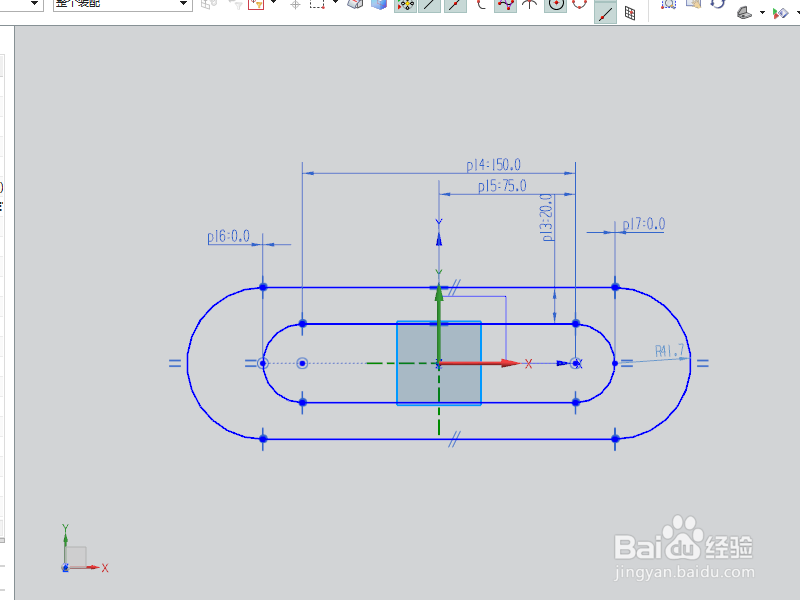

2、执行【拉伸——XY平面】，直接进入草图。激活轮廓命令，画两个封闭的U形轮廓，添加镉胶鱿瓜几何约束，等径，圆心点在横轴上，激活快速标注命令，标注尺寸：长150，半长75，距离20，点击完成，退出草图。，
3、回到拉伸对话框，设置限制：-10开始，10结束，点击确定。

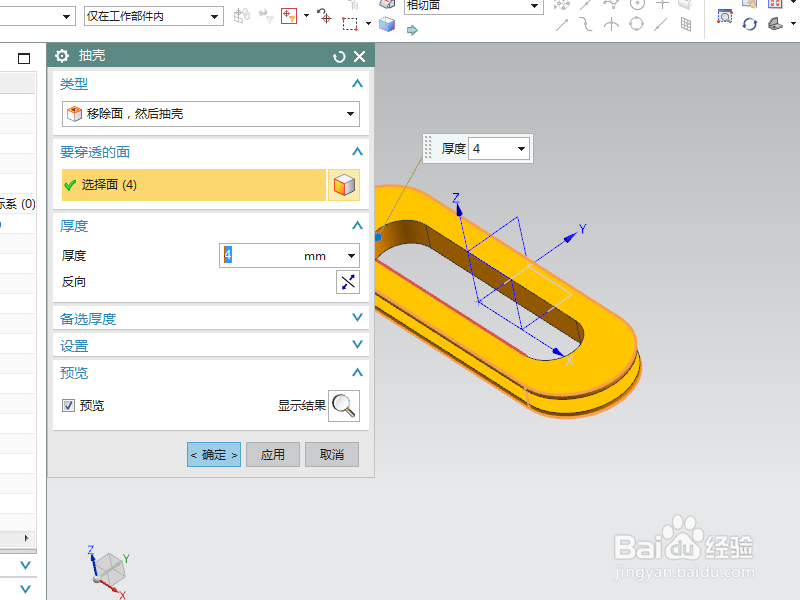

4、点击工具栏中的抽壳命令，设置厚度为4，点击侧面，点击确定。
5、点工具栏中的拉伸命令，点击实体的上平面，直接进入草图。

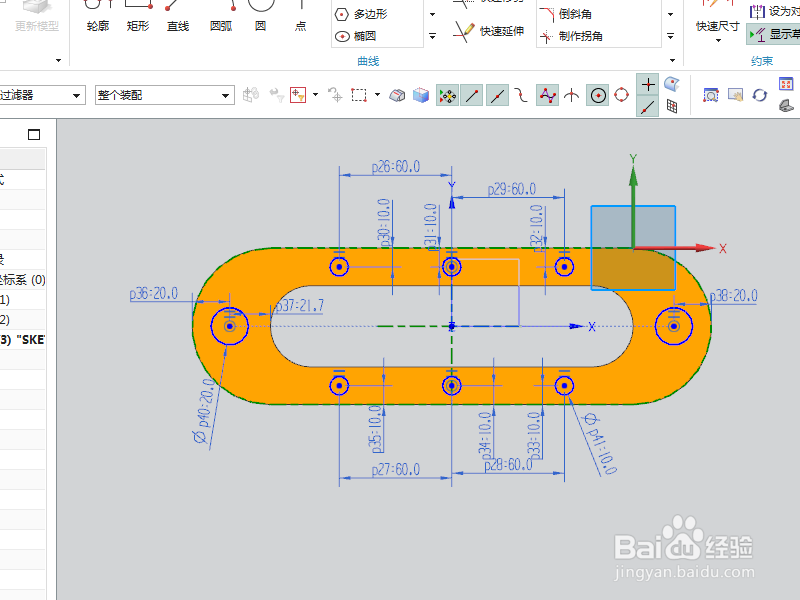

6、激霰翌倡戈活圆命令，画八个圆，添加几何约束，左右两个圆的圆心在横轴上，等径，其余六个圆等径，双击修改尺寸：上下六个圆各自距离边10，直径10，圆心距60，左右两个圆的直径20，距离各自的边20，点击完成退出草图。
7、回到拉伸对话框，设置限制：0开始，50结束，布尔求差，点击确定。

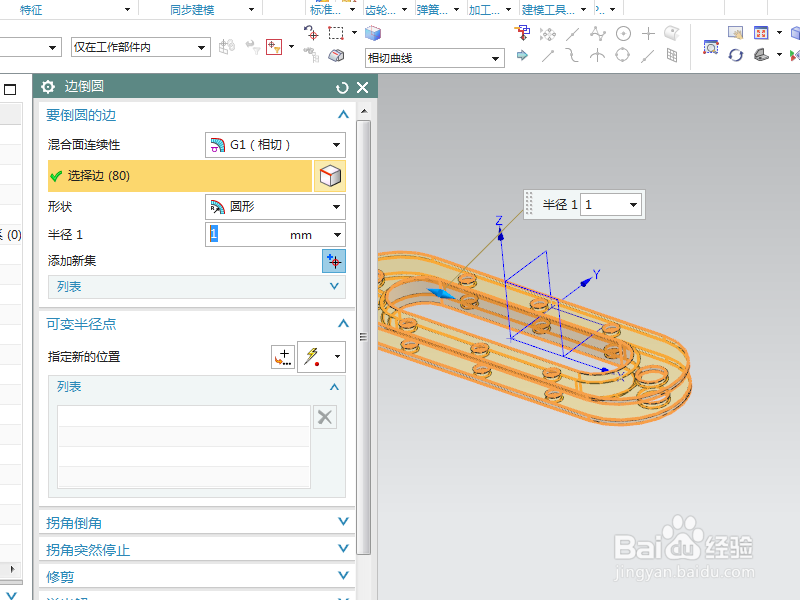

8、点击工具栏中的边倒圆命令，设置半径为R1，ctrl+a，选中所有的实体边线，点击确定。
9、隐诏潞逾乐藏基准坐标系，显示设置为着色，调出“真实着色编辑器”，给实体指定蓝灰色纹理效果，至此，这个三维实体就建模完成，本次练习结束。
