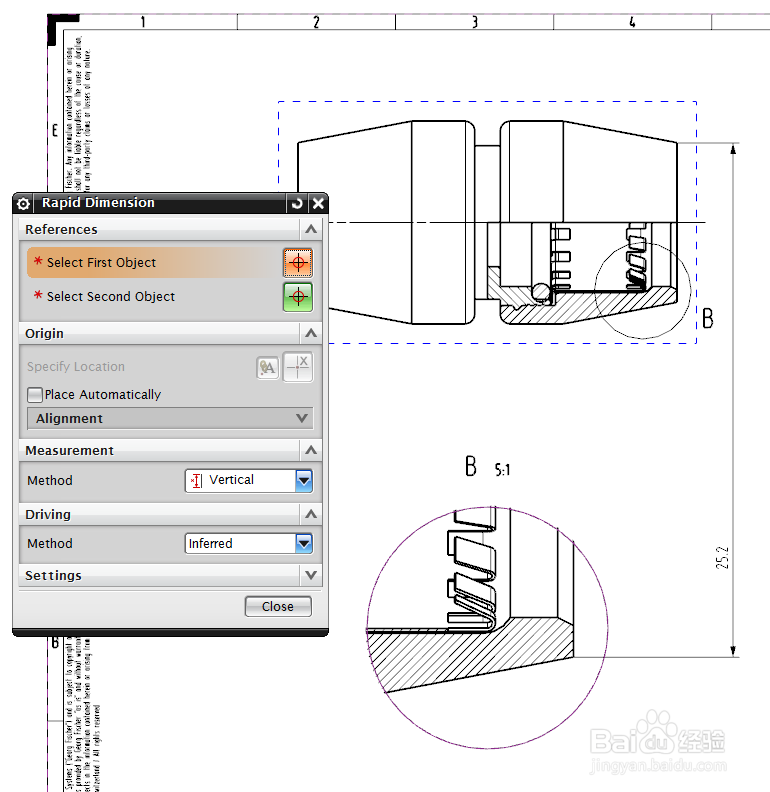

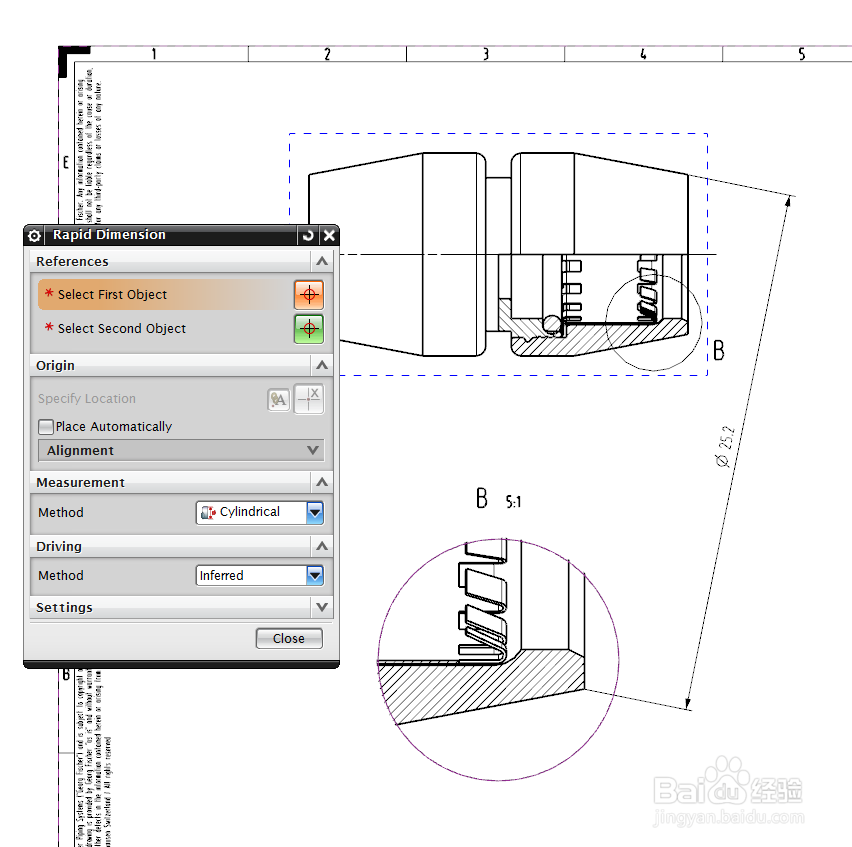

1、调出快速标注（按D），选择需要标注的样式进行标注，标注的一端选择局部视图上的元素，另一端选择完整视图上的元素，可标注一个完整的尺寸。可是如果选择圆柱标注方法，你会发现尺寸值是对的，可是尺寸线斜了。这里我们就需要选择水平标注或者垂直标注。

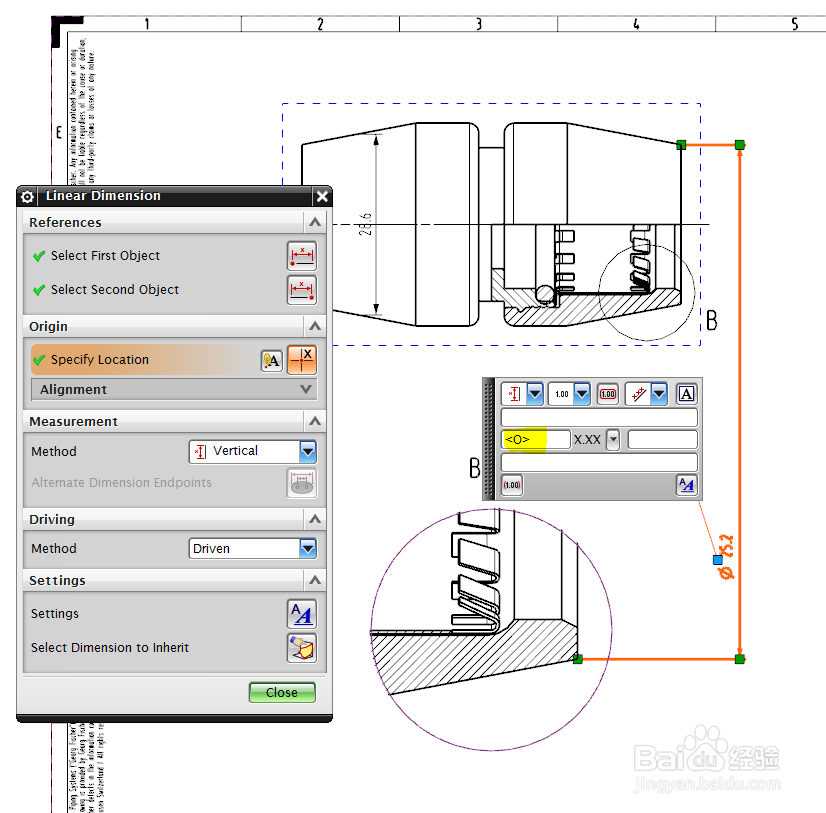

2、对于水平标注和垂直标注，标注完成后你会发现尺寸值的前绋避狁乘缀没有了，这对于标注直径来说，是不正确的，这里我们需要手动添加前缀。双击尺寸，在前缀输入框中输入所需的前缀，如直径前缀<O>。

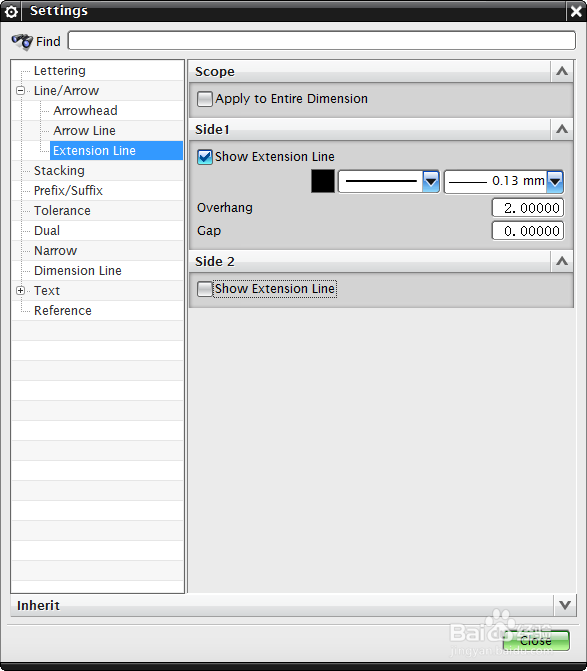

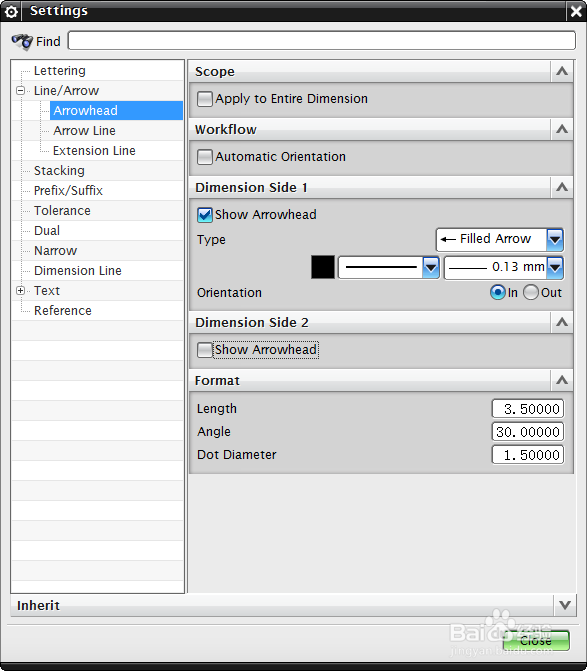

3、然后点击设置按钮，调出设置窗口，将尺寸进行半显示设置。具体操作见引用。
4、确认退出，将尺寸位置放好，即可达到我们的目的。
